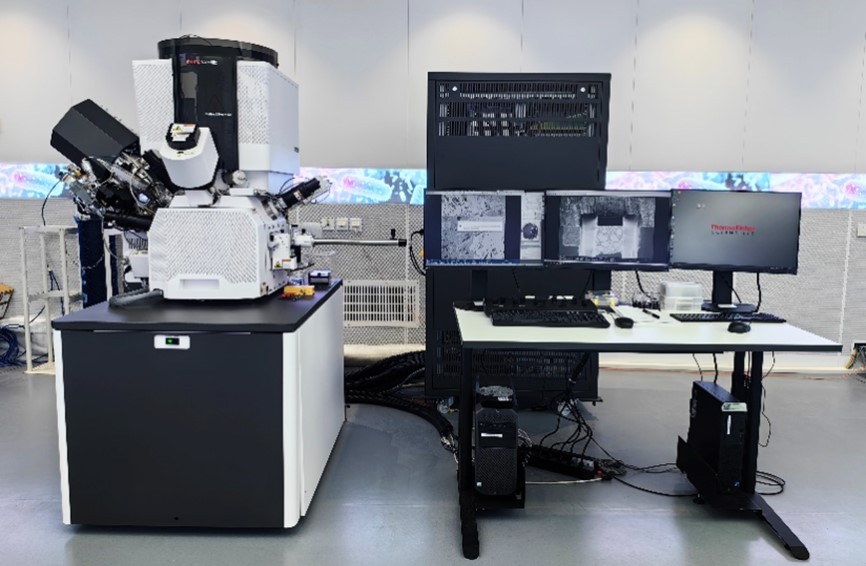

Helios 5 Hydra CX 等离子体聚焦双束扫描电镜
一、系统主要配置及功能
1. 电子束分辨率:
在最佳WD:1 kV时0.7 nm;500 V(ICD)时1.0 nm
在重合点:15 kV时0.6 nm;1 kV时1.2 nm
电子束电流范围:在所有加速电压下 0.8 pA-100 nA
加速电压范围:350 V-30 kV
最大水平视野宽度:4 mm WD时2.3 mm
2. 离子光学系统
离子总类(初级离子束):Xe、Ar、O、N
切换时间<10分钟,仅需软件操作
离子束电流范围:1.5 pA-2.5 μA
加速电压范围:350 V-30 KV
最大水平视野宽度:在等离子重合点处为0.9 mm
3. 腔室
在分析WD时的E和I重合点:4mm SEM
内部宽度:379 mm
集成式等离子清洗器
4. 探头
Elstar电子镜筒内SE/BSE探头(TLD-SE、TLD-BSE)
Elstar电子镜筒内SE/BSE探头(ICD)
Everhart-Thornley SE检测器(ETD)
查看样品/镜筒的IR摄像机
用于二级离子(SI)和二级电子(SE)的高性能腔室内电子和离子探头(ICE)
腔室内Nav-Cam样品导航摄像机
可伸缩、低电压、高对比度、定向、固态反向散射电子探头(DBS)
STEM 探头
集成的等离子束电流测量
5. 载物台和样品
灵活的五轴电动载物台:XY范围,110 mm;Z范围,65 mm;旋转,360°;倾斜范围,-38°至+90°;XY重复性,3μm。
最大样品高度:与共心点间距85 mm
0°倾斜时的最大样品重量:5Kg(包括样品架)
最大样品尺寸:完全旋转时110 mm
计算中心旋转和倾斜
6. 微操机械手EasyLift Cryo
制冷温度:-185℃
三轴电动位移台:XYZ可独立调节
自动切割软件:AutoTEM Cryo 2.4.2
二、基本应用
1. 常温树脂样品三维成像
2. 冷冻样品聚焦离子束精准减薄
