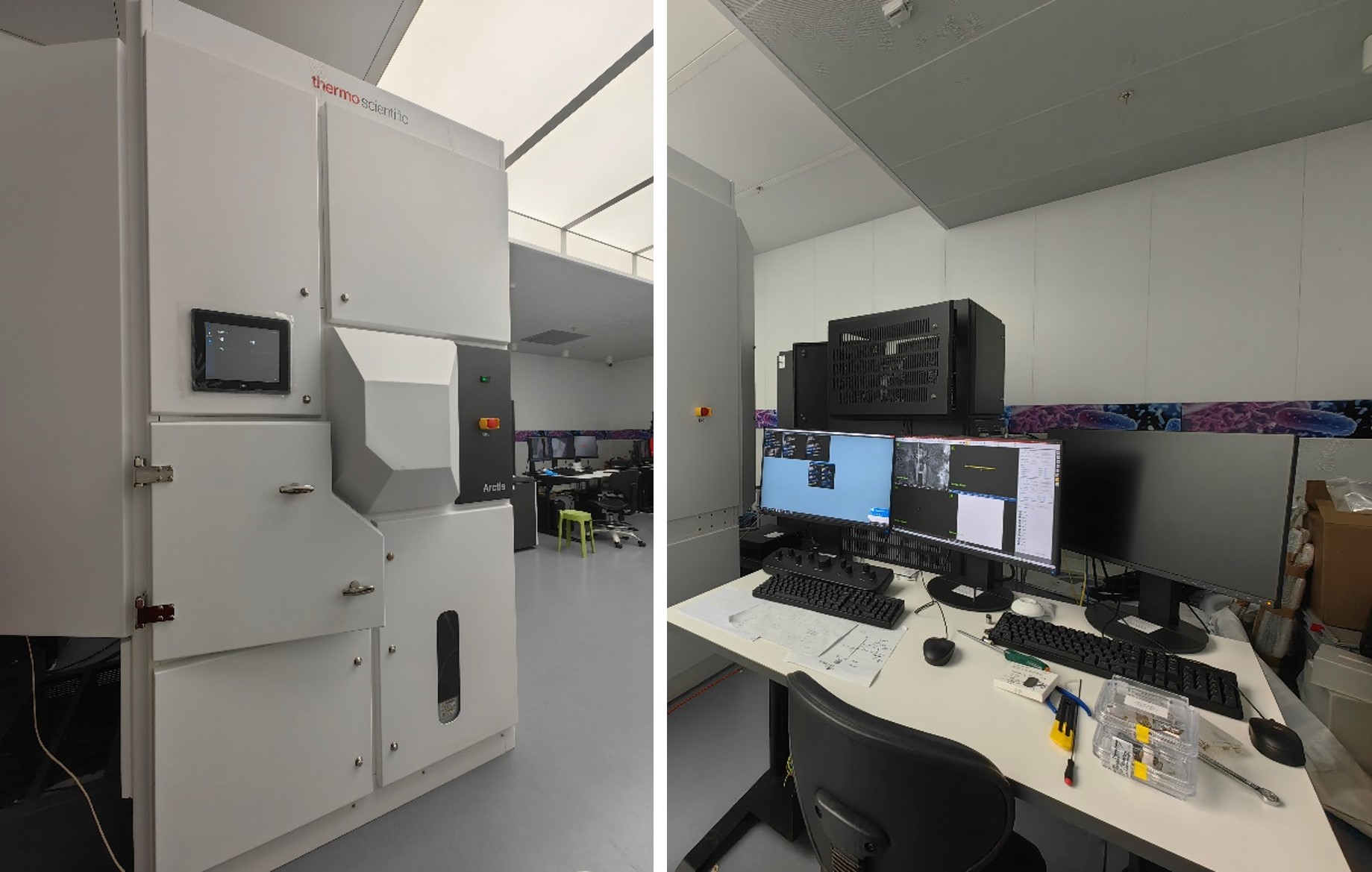

Thermo Scientific Arctis 冷冻PFIB双束扫描电镜

发布时间:2025-02-27

一、系统主要配置及功能

1.电子光学系统

1.1场发射电子枪;

1.2束流范围:1.5pA – 100nA;

1.3加速电压范围:350V – 30kV;

1.4电子束分辨率:镜筒内二次电子检测器(T2)分辨率: <2.6 nm @2kV。

2.离子源

2.1等离子离子源:Xe、Ar、O;

2.2离子源切换时间:< 10mins,可以通过软件操作;

2.3加速电压范围: 500V – 30kV;

2.4离子束流范围:1.5pA – 2.5uA;

2.5 Xe离子束分辨率:优于20nm@30kV;

2.6 全自动冷冻薄片制备:在不使用光学导航的情况下,每3个小时可以自动制备厚度优于200纳米的细胞冷冻薄片样品。

3 冷冻荧光成像系统

3.1 整合宽场冷冻荧光显微成像系统;

3.2 X/Y分辨率:优于380nm;

3.3 具有四色荧光通道,含365nm/450nm/550nm/635nm四色LED激发光,可用于DAPI、FITC,TRITC及Cy5等荧光基团成像。

4. 冷冻样品台

4.1 四轴电动冷冻样品台;

4.2 alpha倾斜角范围: -195°~ 15°;

4.3 冷冻样品台温度:≤ -170℃;

4.4 自动加注液氮,一次加满后,可以保证连续工作时间≥5 days。

5. 探测器

5.1 配置样品室内ETD二次电子检测器;

5.2 配置镜筒内二次电子探测器。

6. 喷镀和气体系统

6.1 集成导电Pt层镀膜系统;

6.2 集成Pt保护层气体注入系统(GIS)。

7. 控制和图像处理系统

7.1 全数字化控制,能够实现远程控制和冷冻薄片制备自动化;

7.2 图像存储格式:TIFF(8bit, 16bit 或24bit)、BMP、JPG;图像存储分辨率:≥ 6144×4096像素;

7.3 电子扫描驻留时间控制范围:优于25ns/pixel 至25ms/pixel;

7.4 具有荧光导航功能,实现荧光信号指导下的精准切割和减薄。

二、主要应用

1. 对冷冻的单细胞和组织样品定点减薄至厚度约 200nm 的薄片,后转移到低温透射电镜中对薄片样品进行电子断层成像数据收集,从而获得目标细胞器和大分子原位三维结构信息。

2. 用于全自动冷冻荧光导航指导聚焦离子束精准减薄加工,制备完成的切片可以直接转移进冷冻透射电镜中进行数据收集。
